產品圖解

產品詳情

SmartMC（智能管理中心）

 隨著網絡規模的增加，網絡邊緣需要使用大量的接入設備，這使對這些設備的管理工作非常繁瑣。SmartMC的主要目的就是解決大量分散的網絡設備的集中管理問題。旨在解決小企業以交換機為主的運維任務。SmartMC以設備內置及圖形化操作的方式，實現對網絡的統一運維及管理

SmartMC四大業務板塊簡化中小園區運維及管理：

 `智能管理：

主要包括設備角色選定、FTP服務器配置、全局配置及網管口配置等

 智能運維：

主要包括組管理、設備或組升級備份、監控及設備故障替換等

 可視化：

主要包括組網拓撲可視及管理、設備列表展示等

 智能業務：

主要包括用戶管理等：在創建了網絡接入類用戶并成功激活后，這些用戶可以通過一鍵布防的端口來訪問SmartMC網絡內部。

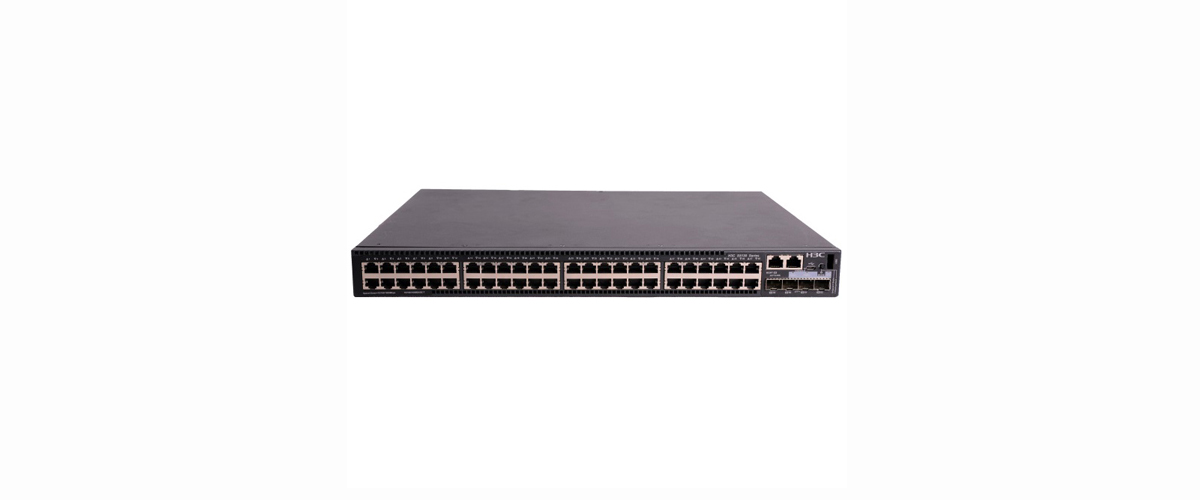

 H3C S5130S-HI系列交換機可作為SmartMC的被管理設備，作為被管理設備連接到SmartMC網絡，可實現輕松維護

高擴展性保護投資

H3C S5130S-HI系列交換機主機固化4端口萬兆，在實現高密千兆接入同時，可以為用戶提供高性價比的萬兆上行的能力，保護用戶投資。同時H3C S5130S-HI系列交換機支持IRF2智能彈性架構，可將9臺設備堆疊起來，形成一個邏輯上的實體，使設備容量可以根據網絡發展而平滑擴容，為用戶網絡配置提供極高的靈活性和擴展能力。

豐富IPv6功能

S5130S-HI系列交換機支持IPv4/v6雙協議棧，可以實現基于硬件的IPv4/v6的全線速轉發，支持IPv4/v6的靜態路由以及RIP功能。同時支持IPv6的ACL、QoS、組播和網管，充分滿足網絡從IPv4到IPv6的平滑升級。

IRF2（第二代智能彈性架構）

H3C S5130S-HI系列交換機支持IRF2（第二代智能彈性架構）技術，將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

IRF3.1（縱向虛擬化）

H3C S5130S-HI系列交換機產品支持IRF3.1（Intelligent Resilient Framework 3.1）縱向虛擬化技術，通過802.1BR技術將接入設備作為遠程接口板加入主設備系統，在縱向維度上將核心層設備和接入層設備虛擬為一臺邏輯設備，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3.1技術可以簡化管理，大幅度降低網絡管理節點；簡化布線壓縮網絡層級，最終實現數據轉發平面虛擬化。IRF3.1縱向虛擬化技術可以為用戶帶來以下好處：

 統一管理：IRF3.1架構形成之后，連接到主設備就可以集中配置和管理架構內的所有成員，而不用物理連接到每臺成員設備上單獨配置。

 統一安全策略：整網的安全策略只需在主設備上進行配置，避免了對全網設備逐一配置所帶來的潛在策略沖突，并大幅降低了安全部署工作量。

 簡化網絡層級：支持大規模的遠程接口板擴展能力，傳統需要三層網絡架構才能實現的組網結構通過IRF3.1可以簡化為二層組網，網絡的物理和邏輯層次更為簡化，布線更加簡單。

 簡化業務：IRF3.1架構中的各種業務配置基于單一邏輯設備進行配置，這樣可以大幅簡化整網的VLAN、IP、路由、Mpls等規劃注意事項。

 方便維護：所有接入設備的配置和軟件版本均由主設備自動分配，新增設備的加入或離開時可以實現“熱插拔”和零配置，不影響其他設備的正常運行，整網的故障排除也是單點的。

完備的安全控制策略

H3C S5130S-HI系列交換機支持創新的單端口多認證Triple功能，在客戶端形式多樣的網絡環境中，不同客戶端支持的接入認證方式有所不同，例如，有的客戶端只能進行MAC地址認證（比如打印機終端），有的用戶主機進行802.1X認證，有的用戶主機只希望通過Web訪問進行Portal認證。為了靈活適應這種網絡環境的多認證需求，S5130S-HI系列交換機支持單端口多認證的統一部署方式，使得用戶可以選擇任何一種適合的認證機制來進行認證，且只需要通過一種方式的認證即可實現接入。客戶端提供Guest Vlan功能，使得為被授權的訪問端只能接入訪問特定的資源，并且會采取相應的策略，例如可以獲得802.1x客戶端、升級客戶端或者獲得其他的升級程序等等。支持Secure Shell V2（SSH V2）特性可以提供安全的信息保障和強大的認證功能，以保護以太網交換機不受諸如IP地址欺詐、明文密碼截取等等攻擊。

ARP攻擊和ARP病毒作為局域網安全的第一大威脅，H3C S5130S-HI系列交換機支持豐富的ARP防御功能，例如ARP Detection，實現用戶合法性檢查功能和ARP報文有效性檢查功能，ARP限速，避免大量ARP報文對CPU進行沖擊等等。

H3C S5130S-HI系列交換機支持EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

豐富的QoS策略

H3C S5130S-HI系列交換機支持支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口號、協議類型、VLAN的流分類。提供靈活的對列調度算法，可以同時基于端口和隊列進行設置，支持SP、WRR、SP+WRR三種模式。同時還支持入/出方向雙向ACL、支持流量監管CAR功能、支持出/入方向的端口/流鏡像，用于對指定端口上的報文進行監控，將端口上的數據包復制到監控端口，以進行網絡檢測和故障排除。同時H3C S5130S-HI系列交換機還支持sFlow功能，對網絡上的數據包進行采樣，在千兆/萬兆高速的網絡上精確地監控網絡流量，用于對網絡流量進行統計分析和控制。

SDN（軟件定義網絡）

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和

數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提

供了良好的網絡平臺。

S5130S-HI系列交換機支持大規格流表，配合H3C SDN controller 可輕松實現大規模二層架構組網并為現有網絡提供了快速添加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。

出色的管理性

H3C S5130S-HI系列交換機支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用網管平臺以及iMC智能管理中心。支持CLI命令行，Web網管，TELNET，HGMPv2集群管理，使設備管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。

H3C S5130S-HI系列交換機支持基于MAC地址劃分VLAN，很好的解決了移動辦公的智能靈活管理；結合特有的基于全局和VLAN下發ACL策略，在簡化用戶配置的同時，也大幅節約了硬件資源。

H3C S5130S-HI交換機支持BIMS協議，能自動從服務器下載配置文件和應用程序，實現零配置啟動，大幅度降低了大型網絡和復雜網絡的初始配置工作量。

高可靠性

H3C S5130S-HI系列交換機均支持模塊化冗余雙電源，增加設備的可靠性。并且具備設備級和鏈路級的多重可靠性保護。硬件支持過流保護、過壓保護和過熱保護技術；支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，這些設計使設備具備了很高的可靠性。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/Smart Link等保護協議。支持IRF2智能彈性架構，支持1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展。專業的防雷功能

專業的防雷功能

H3C S5130S-HI系列交換機采用專業的內置防雷技術，支持支持業界領先的10KV業務端口防雷能力，使其在比較惡劣的工作環境中也能極大的降低雷擊對設備的損壞率。

綠色節能

H3C S5130S-HI系列交換機采用最新節能芯片以及創新的架構設計方案，實現千兆交換機的最低功耗。

同時H3C S5130S-HI系列交換機采用多種綠色節能設計，包括auto-power-down（端口自動節能），如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式；支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保與安全性的歐盟RoHS標準。

產品配置

支持特性	S5130S-28S-HI	S5130S-52S-HI	S5130S-28S-PWR-HI		S5130S-52S-PWR-HI
整機交換容量	336Gbps/3.36Tbps
包轉發率	126Mpps	166Mpps	126Mpps		166Mpps
固定端口	24*10/100/1000Base-T電口（其中8個是combo口）	48*10/100/1000Base-T電口	24*10/100/1000Base-T電口（其中4個是combo口）		48*10/100/1000Base-T電口
	4*10G BASE-X SFP+萬兆光口	4*10G BASE-X SFP+萬兆光口	4*10G BASE-X SFP+萬兆光口		4*10G BASE-X SFP+萬兆光口
POE	PWR款型均支持802.3at/POE+供電標準
鏈路聚合	支持GE/10GE端口聚合 支持動態聚合 支持跨設備聚合
端口特性	支持IEEE802.3x 流量控制（全雙工） 支持基于端口速率百分比的風暴抑制 支持基于PPS/BPS的風暴抑制
IRF2	支持IRF2智能彈性架構 支持通過標準以太網接口進行堆疊 支持本地堆疊和遠程堆疊 支持分布式設備管理，分布式鏈路聚合
SDN/Openflow	支持OpenFlow 1.3標準 支持多控制器（EQUAL模式、主備模式） 支持多表流水線 支持Group table 支持Meter
VLAN	支持基于端口的VLAN 支持基于MAC的VLAN 基于協議的VLAN 支持QinQ，靈活QinQ
	支持VLAN Mapping 支持Voice VLAN 支持GVRP
ACL	支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口、協議類型、VLAN的流分類 支持時間段（Time Range）ACL 支持基于端口、VLAN、全局下發ACL 支持雙向ACL
QoS	支持對端口接收報文的速率和發送報文的速率進行限制 支持報文重定向 支持CAR（Committed Access Rate）功能 每個端口支持8個輸出隊列 支持端口隊列調度（SP、WRR、SP+WRR） 支持報文的802.1p和DSCP優先級重新標記
DHCP	支持DHCP Client 支持DHCP Snooping 支持DHCP Snooping option82 支持 DHCP Relay 支持DHCP Server 支持DHCP auto-config（零配置）
IP路由	支持IPv4 靜態路由、RIPv1/v2 支持IPv6 靜態路由、RIPng 支持OSPFv1/v2，OSPFv3
組播	支持IGMP Snooping /MLD Snooping 支持組播VLAN
二層環網協議	支持STP/RSTP/MSTP/PVST 支持Smart Link 支持RRPP 支持G.8032以太網環保護協議ERPS，切換時間≤50ms，可兼容其他支持該協議的產品
OAM	支持802.1ag 支持802.3ah
鏡像	支持端口鏡像 支持遠程端口鏡像RSPAN 支持流鏡像
安全特性	支持用戶分級管理和口令保護 支持802.1X認證/集中式MAC地址認證 支持Triple認證 支持Guest VLAN 支持RADIUS認證 支持SSH 2.0 支持端口隔離
	支持端口安全 支持MAC地址學習數目限制 支持IP源地址保護 支持ARP 入侵檢測功能 支持IP+MAC+端口多元組綁定 支持EAD
管理與維護	支持XModem/FTP/TFTP加載升級 支持命令行接口（CLI），Telnet，Console口進行配置 支持SNMPv1/v2/v3，WEB網管 支持RMON告警、事件、歷史記錄 支持iMC智能管理中心 支持系統日志，分級告警，調試信息輸出 支持HGMPv2 支持NTP 支持Ping、Tracert 支持VCT電纜檢測功能 支持DLDP單向鏈路檢測協議 支持Loopback-detection 端口環回檢測 支持電源、風扇、溫度告警 支持BFD 支持H3C UIS Manager 統一管理軟件,可提供跨服務器、存儲、網絡以及虛擬化的全融合管理，簡化部署安裝，優化運維管理
綠色節能	支持EEE(802.3az) 友情鏈接： 中國政府采購網 甘肅政府采購網 甘肅省公共資源交易局 蘭州市公共資源交易中心 甘肅經濟信息網 信用中國(甘肅) 甘肅政采網上商城 鐵路物資采購平臺 微軟批量許可服務中心 洋帆商橋 網易企業郵箱 百度 地址：甘肅省蘭州市城關區高新雁南路18號5層521室 電話：0931-8851150 傳真：0931-8782462 網址：www.www.xmchlgs.com / www.gsbcsm.cn 郵箱：gsbc@www.xmchlgs.com Copyright ? 2021 甘肅博暢商貿有限公司 版權所有 備案號：隴ICP備16003870號-1 在線咨詢 37523293 0931-8851150 0931-8782462
